Optionale Ausstattungen für Seibu-Drahterosionsmaschinen

Unsere Maschinen sind mit ihrer großzügigen Serienausstattung bestens gerüstet für die vielfältigsten Anforderungen.
Für Ihre vielleicht darüber hinausgehenden individuellen Wünsche finden Sie in unserer umfangreichen Palette von Mehrausstattungen sicher die richtige Lösung. Sollten Sie in dem nachfolgenden Auszug das Gesuchte nicht finden, sprechen Sie uns bitte an.

Core Stitch – automatische Ausfallteilsicherung (Seibu-Patent)

Core Stitch – automatische Ausfallteilsicherung

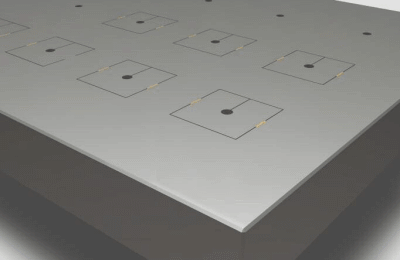

Core Stitch – Ausfallteile werden automatisch gesichert
(Seibu-Patent).
Ausfallteile sind ein leidiges Thema beim Drahterodieren. Zunächst Anbindungen stehen lassen, nach dem Schneiden die Kerne manuell mit Magneten, Klebstoff oder anderen Hilfsmitteln fixieren, dann die Anbindungen abschneiden und die Fixierungen und Kerne manuell entfernen, oder Zerstörschnitte ausführen - so die übliche Vorgehensweise. Und das vielleicht dutzendfach. Eine aufwändige und teure Angelegenheit.

Die Lösung heißt Core Stitch. Mit dieser von Seibu patentierten Erfindung fixiert die Drahterodiermaschine das Ausfallteil selbst. Beim Schneiden - ganz nebenbei. Dazu werden spezielle elektrische Parameter verwendet, durch die im oberen Bereich des Werkstücks eine Art Lötvorgang erfolgt, der das Ausfallteil fixiert (sh. Bild). Es kann dann später leicht herausgelöst werden.

Core Catch – automatische Ausfallteilentfernung

Statusnachricht per E-Mail
Selbst das Entfernen der mit Core Stitch angehefteten Ausfallteile kann die Maschine selbst übernehmen.
Die optionale Core Catch-Einheit löst den Kern aus dem Werkstück, fängt ihn auf und transportiert ihn aus dem Arbeitsbereich hinaus.

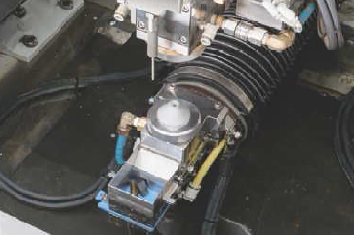

Core Catch - Ausfallteile werden automatisch entfernt

Status-Benachrichtigung per E-Mail

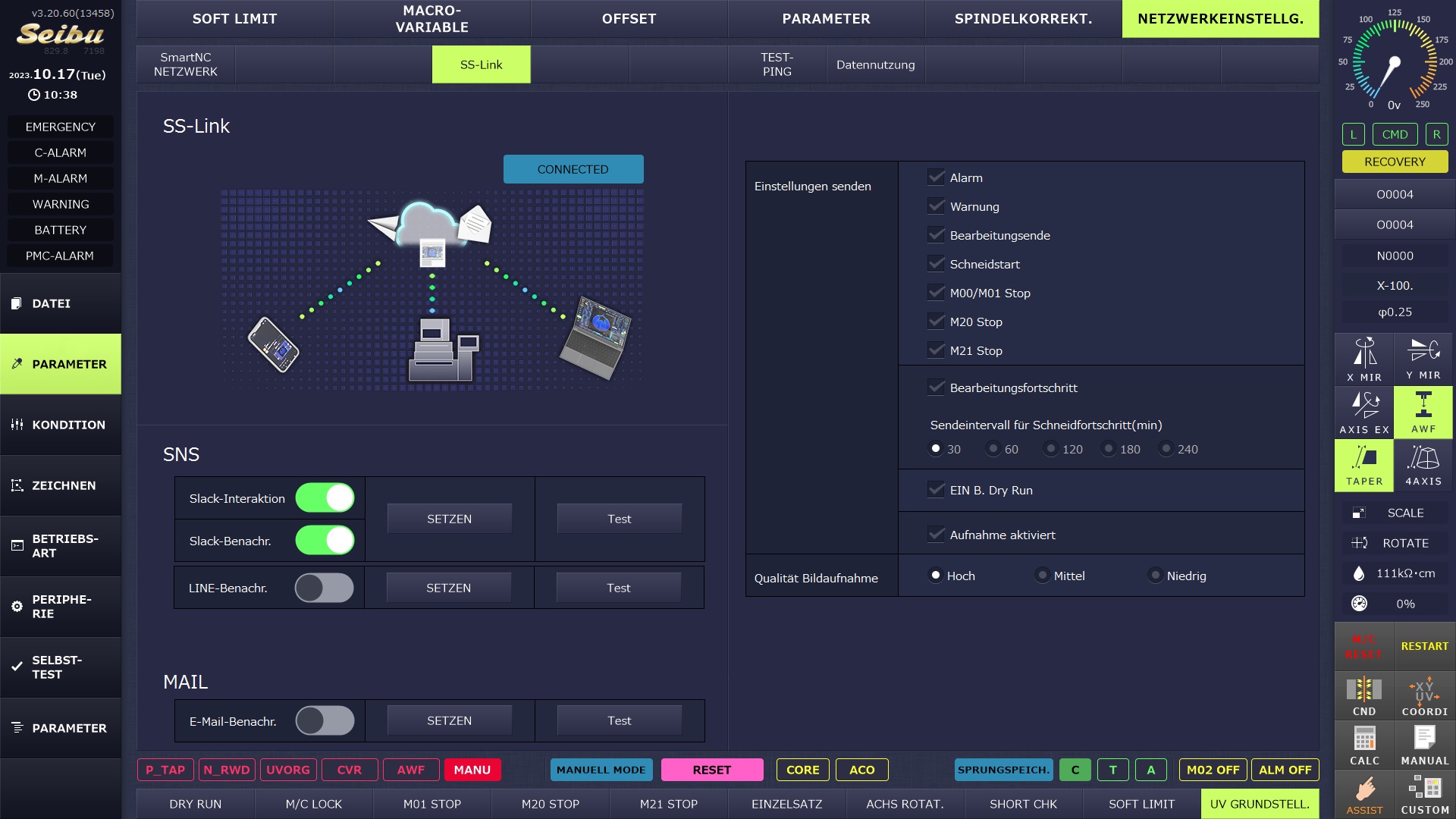

Statusnachricht per E-Mail
Flexible Konfiguration der E-Mail-Funktion
Mit der E-Mail-Funktion sind Sie immer über den aktuellen Bearbeitungsstatus Ihrer Seibu informiert.
Über Ihren hausinternen Mailserver oder Ihren Internet-Provider sendet die Maschine Ihnen die von Ihnen gewünschten Informationen an bis zu drei beliebige Mailadressen oder -sofern Ihr Handy/Anbieter dies unterstützt- auf Ihr Mobiltelefon.
Dabei bestimmen Sie selbst ganz flexibel, welche Informationen Sie erhalten möchten und welche nicht.

ELC – Korrosionsschutz für Hartmetall (Seibu-Patent)

ELC – Schutz vor Hartmetallkorrosion

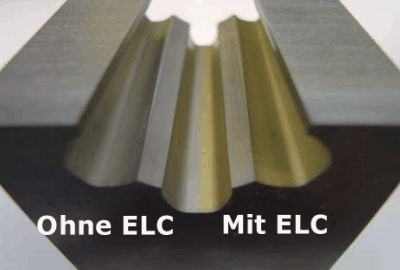

Hartmetall-Werkstück,
mit und ohne ELC (Seibu-Patent) bearbeitet.
Ein typisches Problem bei der Bearbeitung von Hartmetallen ist das Auswaschen des als Bindemittel fungierenden Kobalts (Hartmetall-Korrosion). Das Material wird durch die Schädigung der Oberfläche weich, die Standzeit sinkt erheblich. Abhilfe schaffen bislang entweder der Einsatz von teuren Ölbad-Maschinen oder das Zufügen von Korrosionsschutzmitteln bzw. Arbeitsflüssigkeiten mit alkalischem pH-Wert  - wobei Veränderungen der Arbeitsflüssigkeit immer mit Risiken verbunden sind und daher nicht uneingeschränkt empfohlen werden können.

Besser, Sie schneiden auf einer Seibu mit ELC. Dieses von Seibu patentierte Verfahren verhindert die Kobaltauswaschung durch eine Messingbeschichtung der Schnittfläche.
Die Schädigung der Materialoberfläche wird dramatisch reduziert.
Gefügebeeinflussung bei Hartmetallkorrosion

Gefügebeeinflussung bei unterschiedlich bearbeiteten Hartmetall-Werkstücken.
Oben: Standard-Hartmetall, konventionell drahterodiert
Mitte: Korrosionsarmes Spezial-Hartmetall, konventionell drahterodiert
Unten: Mit Seibu ELC geschnittenes Hartmetall

Temperaturmonitor

Temperaturmonitor

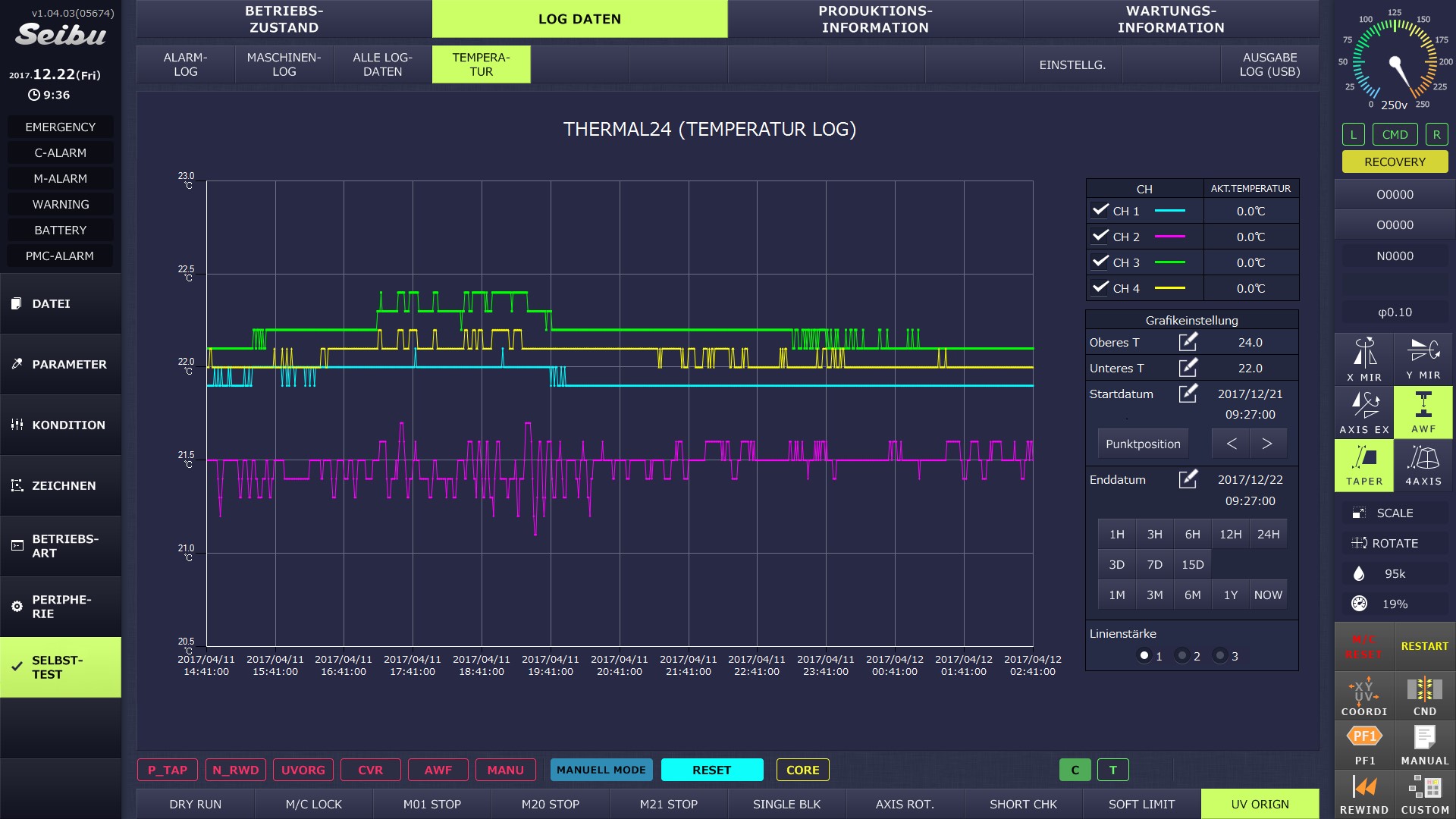

Aufgezeichnete Temperaturverläufe von Umgebung,
Maschine und Arbeitsflüssigkeit.
Die hohen Genauigkeiten, mit der Seibu-Maschinen schneiden können, erfordern definierte Umgebungsbedingungen. Einer der wichtigsten Aspekte ist dabei der Temperaturgang. Mit Hilfe des Temperaturmonitors kann im Voraus sichergestellt werden, dass das Schneidergebnis nicht beeinträchtigt wird, wenn sich Maschine, Arbeitsflüssigkeit und/oder Raumluft unterschiedlich erwärmen.
Vier Sensoren messen permanent die entsprechenden Temperaturen, die Steuerung zeichnet diese Daten auf.
Wird ein vom Bediener vorwählbarer Grenzwert über- bzw. unterschritten, so stoppt die Maschine und gibt eine Alarmmeldung aus.

3D-Korrektur der Werkstücklage

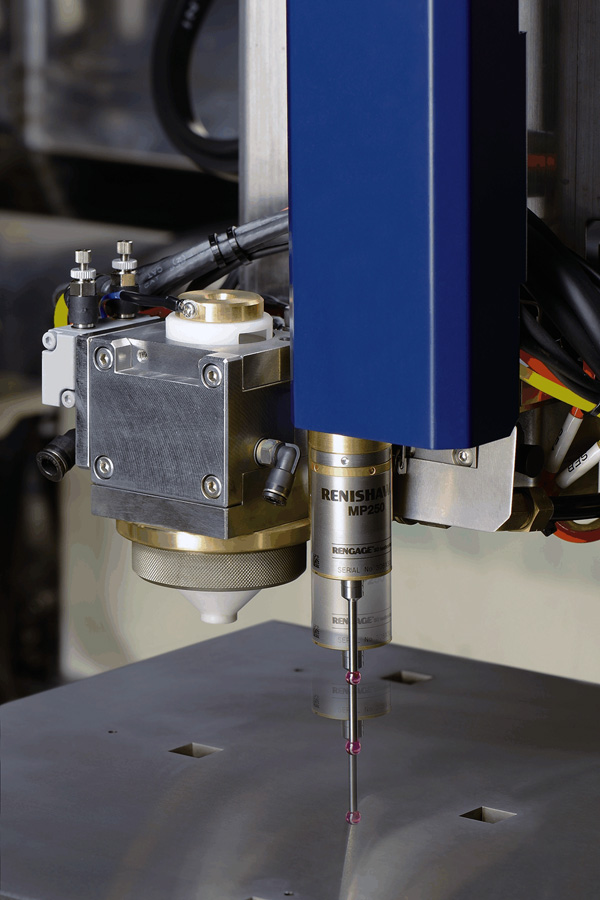

Messtaster zur Aufnahme der Werkstücklage
Korrektur der Werkstücklage im Raum mittels
Messtaster und 3D-Ausrichtfunktion.
Natürlich verfügt die Seibu über alle automatischen Messzyklen zur Korrektur eines nicht achsparallel ausgerichteten Werkstücks.
Aber selbst wenn Ihr Werkstück nicht plan auf dem Aufspanntisch liegt, ist das kein Problem.
Mit der 3D-Ausrichtfunktion kann die Maschine selbst die Werkstücklage messen und sie im Programm entsprechend verrechnen.

Temperaturkompensation

Temperaturkompensation

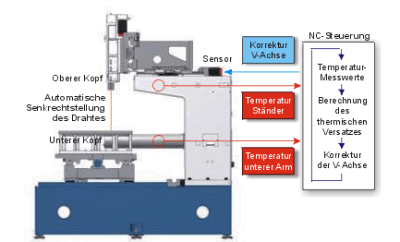

Prinzipdarstellung der automatischen Temperaturkompensation.
Der untere Arm, in dem sich der untere Drahtführungskopf befindet, wird normalerweise von der auf konstanter Temperatur gehaltenen Arbeitsflüssigkeit umspült, während der obere Drahtführungskopf am Maschinenständer (V-Achse) montiert ist, welcher Raumtemperatur hat. Differenzen dieser beiden Temperaturen würden durch unterschiedliche Ausdehnung von Arm und V-Achse zu einer Schrägstellung des Drahtes führen.
Die Seibu-Steuerung kann auf Basis der Temperatur-Messwerte die resultierende Schrägstellung errechnen und durch Nachregeln der V-Achse automatisch ausgleichen und ermöglicht so ein genaues Arbeiten auch bei sehr kritischen Umgebungsbedingungen.
Die hier beschriebenen Ausstattungsmerkmale geben nur einen Teil der Möglichkeiten wieder, die Ihnen Seibu-Drahterodiermaschinen bieten. Wenn Sie die Antwort auf Ihre Frage nicht darunter gefunden haben, freuen wir uns auf ihren Kontakt.
